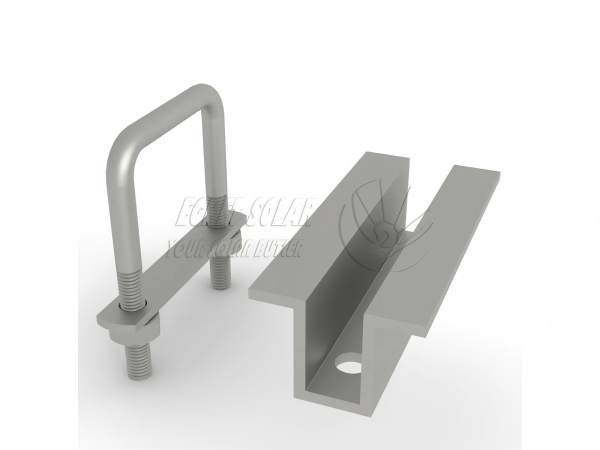

Kẹp giữa năng lượng mặt trời Dual U Bolt

Kẹp giữa năng lượng mặt trời bu-lông kép Egret được sử dụng để cố định các tấm pin mặt trời ở cả hai bên ở vị trí chính giữa giữa hai tấm quang điện mặt trời liền kề. Không giống như kẹp giữa năng lượng mặt trời thông thường vàkẹp cuối, thân kẹp dài hơn, 80-100mm, giúp phân bổ lực đều hơn và tạo thành cấu trúc đệm giúp chống ép và trầy xước khung nhôm quang điện.

Chiều dài tiêu chuẩn của sản phẩm bao gồm 80-100mm và các độ dài tùy chỉnh khác được chấp nhận. Nó tương thích với độ dày mô-đun quang điện 30/35/40mm phổ biến trên thị trường; chiều cao của hình chữ U có thể được tùy chỉnh để phù hợp với các thông số kỹ thuật khác nhau của dầm chính bằng thép vuông.

THÔNG SỐ SẢN PHẨM

Hướng dẫn tùy chỉnh

Tùy chọn chiều dài kẹp nhôm: 80mm đến 120mm

Chiều cao khung bảng PV phù hợp: 30 đến 40mm

Chiều rộng mở bu lông chữ U (phù hợp với dầm chính ống chữ nhật): 40/60/80/100mm, phù hợp với giá đỡ hình chữ nhật 40×60, 50×80, 50×100, v.v.

Đường kính dây buộc U Bolt PV: thường là M8 và M6

Nếu đường ray khung là ống tròn, có thể sử dụng bu lông tròn hình chữ U; Nếu sử dụng thép hình chữ U, có thể sử dụngkẹp giữa năng lượng mặt trời với đai ốc nhựa .

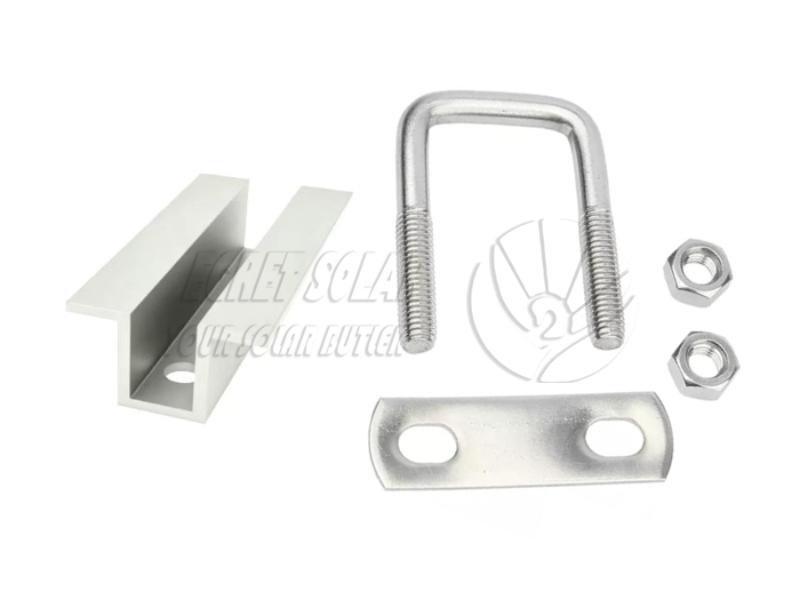

Các thành phần đi kèm

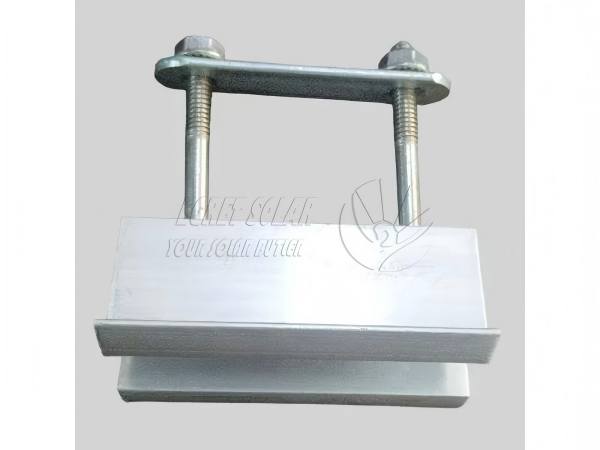

Bộ kẹp pv bu-lông chữ U hoàn chỉnh được vận chuyển dưới dạng một bộ, không cần mua phụ kiện riêng. Bộ hoàn chỉnh bao gồm những điều sau đây:

1. Kẹp giữa bằng nhôm * 1

(Hợp kim nhôm ép đùn Al6005-T5, bề mặt anodized

2. Tấm nhôm dài * 1

(Kẹp nhôm cùng chất liệu)

3.Bu lông chữ U *1:

(Thép Q235 mạ kẽm nhúng nóng, uốn cong toàn diện, chống gỉ và chịu được thời tiết)

4.Vòng đệm phẳng *2

(Ốc vít tiêu chuẩn mạ kẽm nhúng nóng, chống lỏng và chống trượt)

5. Đai ốc mặt bích hoặc đai ốc lục giác bên ngoài *2

Các tính năng của kẹp giữa năng lượng mặt trời U

Phân bổ ứng suất cân bằng, chống trượt tấm

Diện tích khớp nối lớn giữa kẹp nhôm với khung và đường ray của tấm pin mặt trời đảm bảo phân bổ ứng suất đồng đều so với kẹp giữa thông thường, ngăn chặn sự dịch chuyển của tấm pin khi có gió mạnh và biến động nhiệt độ.

Chống ăn mòn ngoài trời lâu dài

Kẹp gắn năng lượng mặt trời hai lớp chống lại tia UV, mưa và ăn mòn axit/kiềm; Bu lông chữ U được mạ kẽm nhúng nóng, đảm bảo hoạt động không rỉ sét trong 15 năm ngay cả ở vùng ven biển có lượng muối phun cao và khu vực miền Nam mưa nhiều, phù hợp với nhiều môi trường ngoài trời khắc nghiệt.

Dịch vụ sau bán hàng tuyệt vời

Sản phẩm của chúng tôi sử dụng vật liệu nền thép chất lượng cao và có lớp mạ kẽm 65µm, mang lại tuổi thọ sử dụng 25 năm và bảo hành 12 năm.

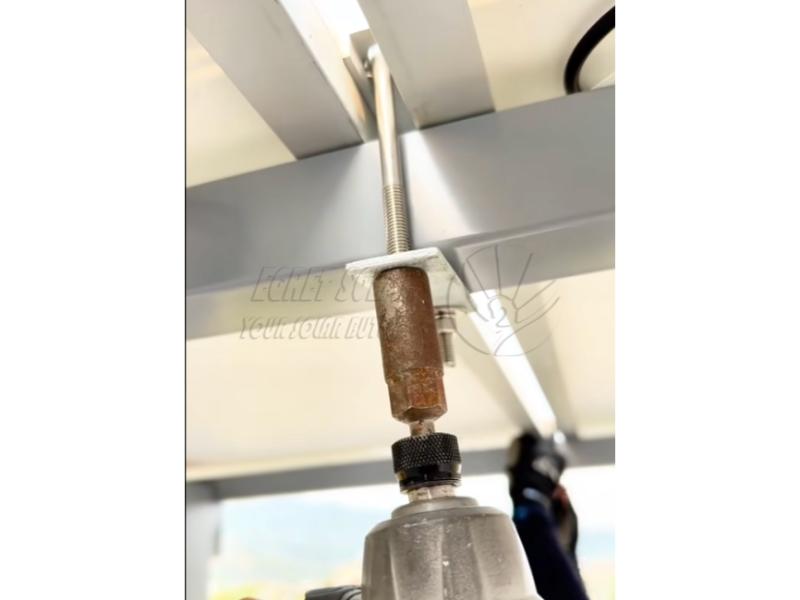

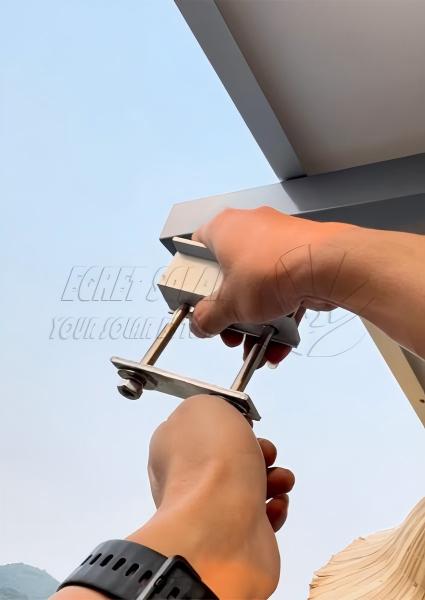

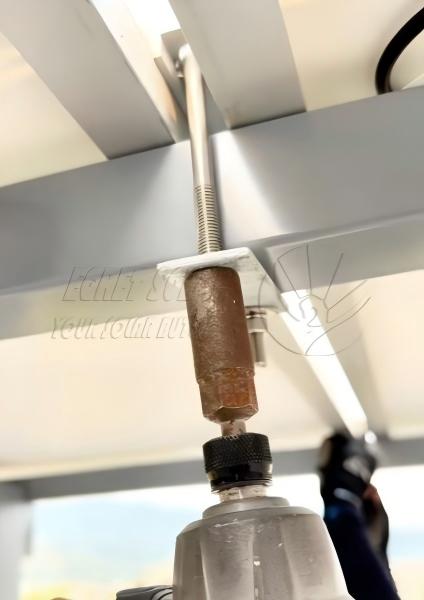

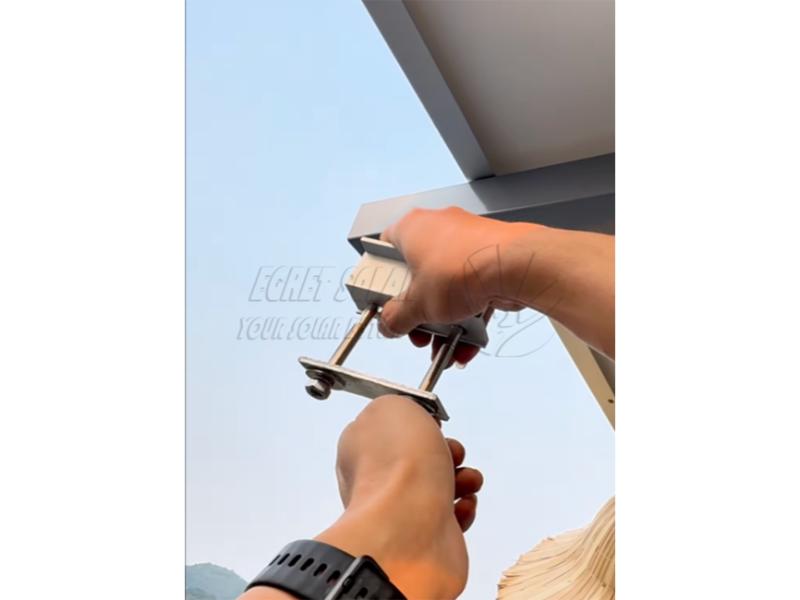

                                                                   Hình ảnh lắp đặt do khách hàng Mauritius cung cấp

Câu hỏi thường gặp

Q1. Bu-lông chữ U có thể khóa được dầm ống vuông nào?

A1. Bu lông chữ U tiêu chuẩn phù hợp với dầm vuông mạ kẽm/thép ZAM hình chữ nhật. Nếu khung của bạn sử dụng dầm có chiều rộng/độ dày đặc biệt, chúng tôi có thể tùy chỉnh chiều cao bu-lông chữ U và chiều rộng mở theo bản vẽ của bạn.

Q2. Kẹp này có dùng được ở vùng có nồng độ muối cao gần biển không?

Đ2: Có. Kẹp giữa U năng lượng mặt trời có khả năng chống tia cực tím và chống mưa axit; ốc vít mạ kẽm nhúng nóng đã vượt qua bài kiểm tra phun muối kéo dài 500 giờ. Đối với môi trường có tính ăn mòn cao như đảo, bu lông kẽm-nhôm-magiê có thể được nâng cấp, với tuổi thọ sử dụng ngoài trời trên 20 năm.

Câu hỏi 3: Nếu môi trường lắp đặt khắc nghiệt, có hệ thống nối đất nào được khuyến nghị có thể thích ứng với kẹp giữa này không?

Trả lời: Chúng tôi khuyên bạn nên sử dụng hệ thống ống vuông zam cường độ cao, phù hợp với những khu vực có tuyết và gió dày đặc ở Châu Âu. Không cần hàn, việc kết nối và cố định được thực hiện trực tiếp bằng bu lông, giúp việc lắp đặt trở nên thuận tiện.
