Kẹp cuối

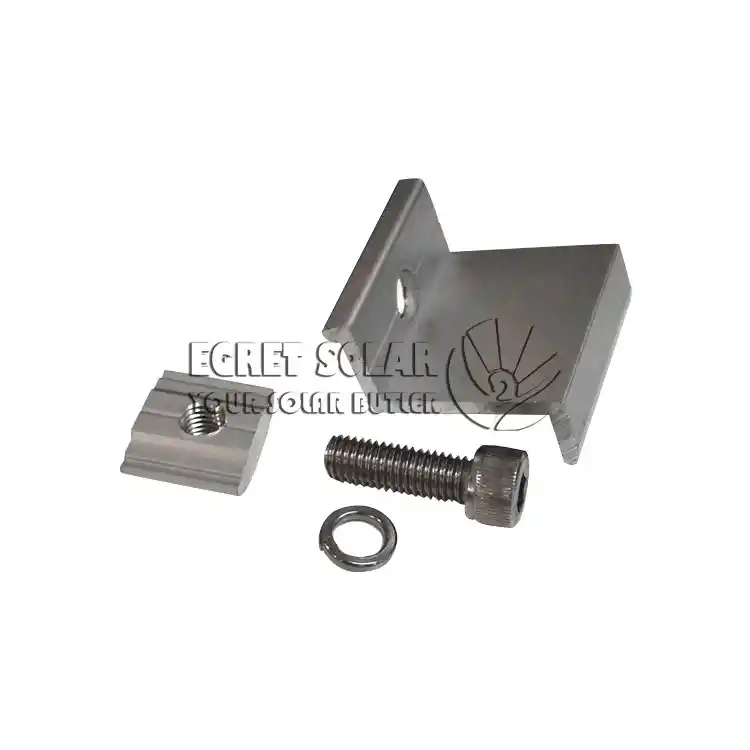

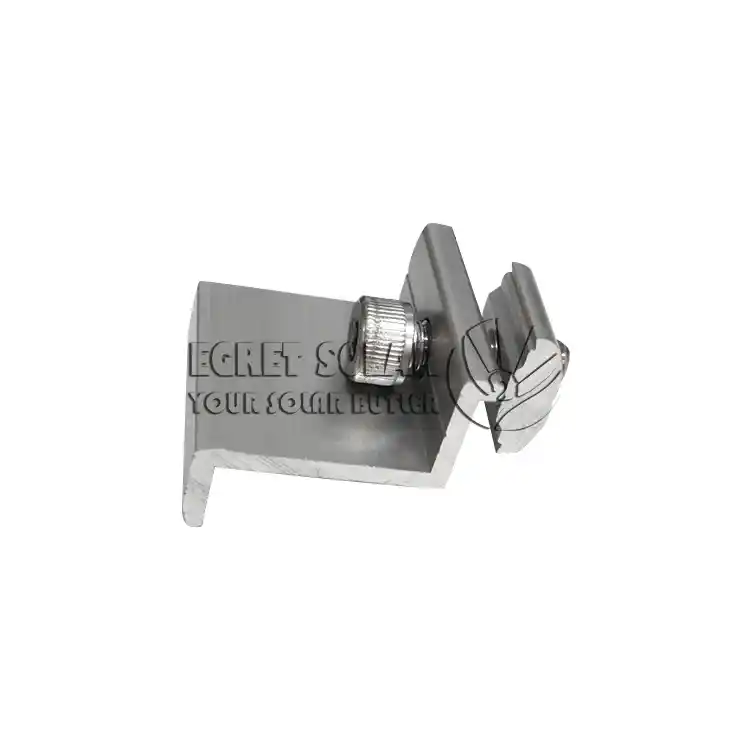

cácKẹp cuối củaCon cò năng lượng mặt trời, giống như block trung áp, cần phải tương thích với độ dày của khung cấu kiện (thường là 30-40mm), có thểtùy chỉnhtheo các giải pháp kỹ thuật khác nhau, và nó được làm bằng vật liệu hợp kim nhôm anod hóa để tránh ăn mòn khung thành phần và đồng thời đóng vai trò cách điện.

Các tính năng chính

cuối kẹp năng lượng mặt trờicố định khung của bộ phận ngoài cùng của mỗi hàng vào cuối thanh ray để tránh bị trượt ra ngoài. Đồng thời, việc ép các cạnh của các bộ phận giúp giảm sự xâm nhập của gió, mưa và bụi từ các phía. Nó nằm ở rìa của mảng và chịu trực tiếp lực nâng gió mạnh nhất (lực kéo lên) và lực hút gió.Là điểm chịu lực quan trọng trong thiết kế chống gió và phải có đủ độ bền cơ học.

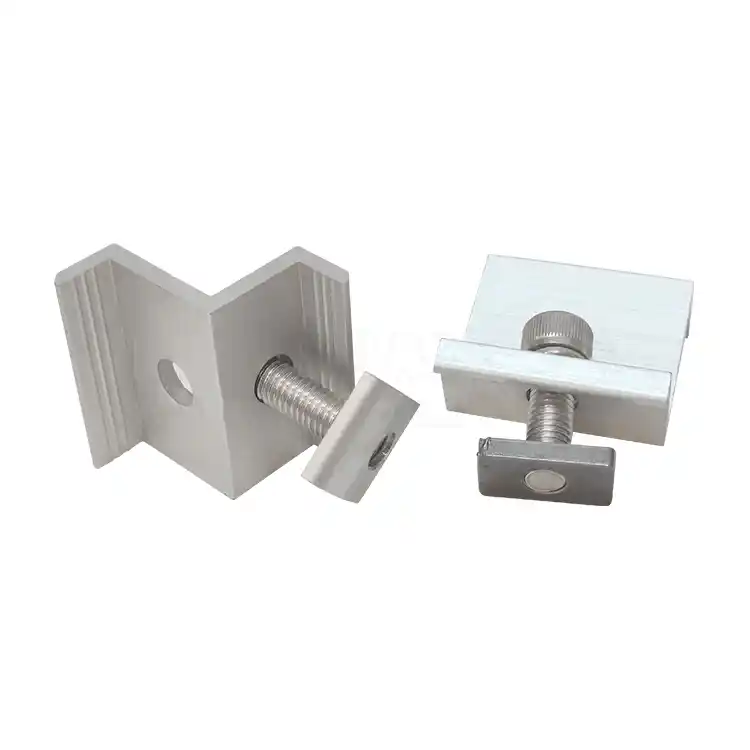

Sự khác biệt giữa kẹp năng lượng mặt trời

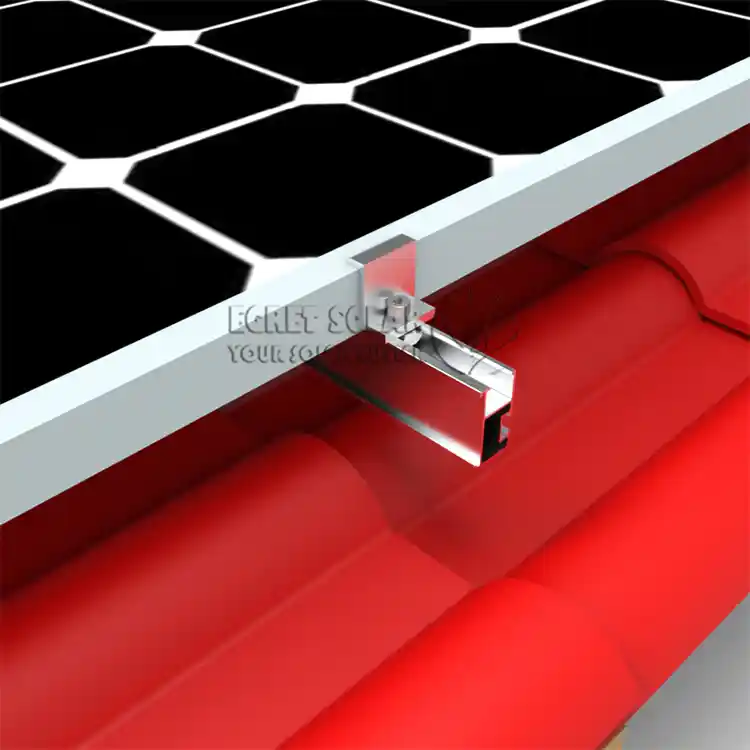

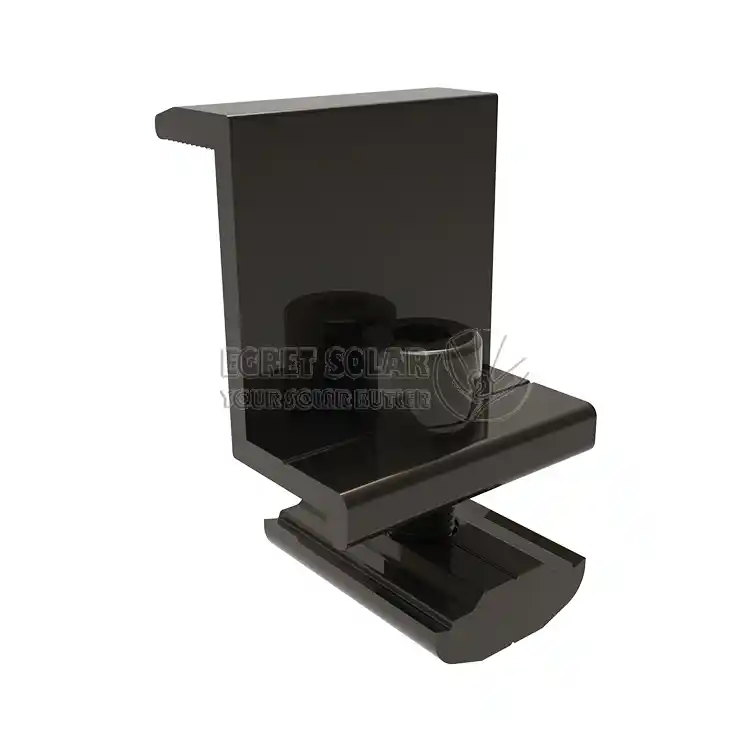

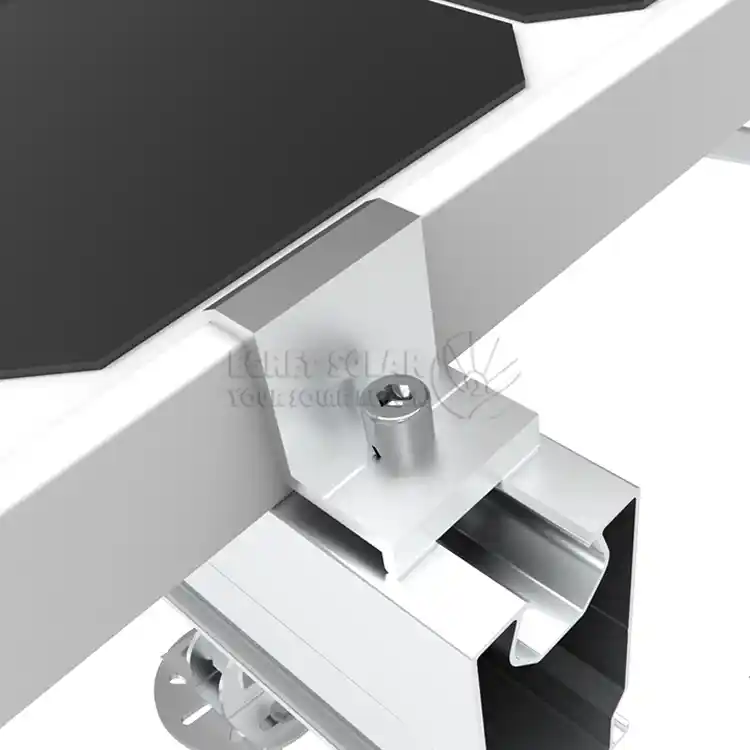

Vị trí lắp đặt củakẹp cuối cho tấm pin mặt trờinằm ở đầu và cuối mảng và chỉ khung bên ngoài của một mô-đun là cố định. Lực lõi của nó chủ yếu chịu tải trọng gió cạnh mạnh nhất từ ​​một phía của mô-đun, đồng thời đóng vai trò cố định thiết bị đầu cuối, chống lại áp lực gió cực lớn và bịt kín cạnh. Bề ngoài thường được thiết kế với một đầu đóng lại hoặc có nắp cuối.

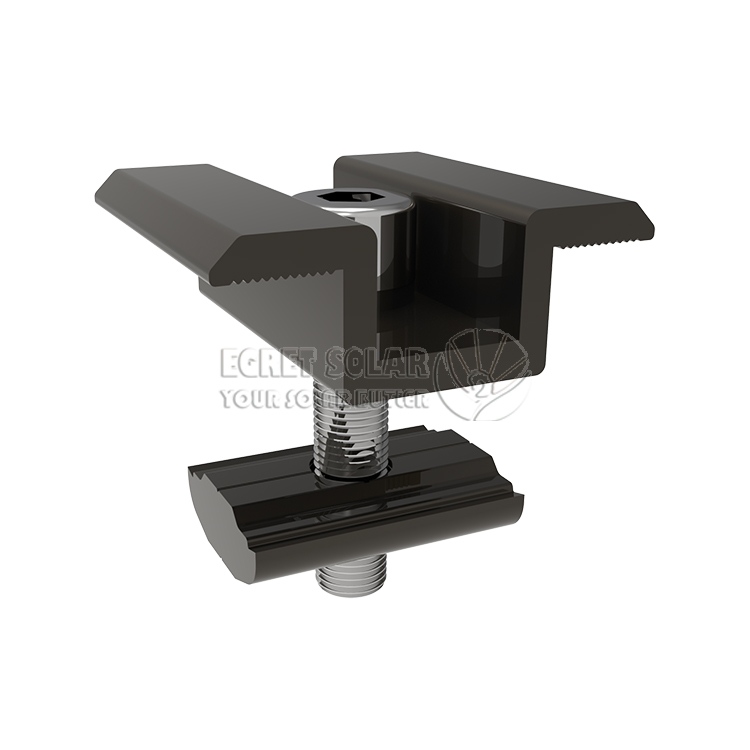

Kẹp giữa được lắp đặt ở giữa mảng và kẹp đồng thời các khung bên trong của hai bộ phận liền kề, chịu lực do hai bộ phận liền kề truyền tới. Nó chủ yếu chống lại lực nâng gió hướng lên. Cả hai đầu của Kẹp giữa đều mở và dùng để giữ bảng điều khiển.

Nguyên tắc thiết kế

Thiết kế của sản phẩm giải quyết các vấn đề chính thường gặp trong kỹ thuật thực tế, Khối áp suất cuối truyền thống dễ bị xoay và dịch chuyển khi được siết chặt,Con cò năng lượng mặt trờithiết kế củakẹp cuối để gắn bảng điều khiển năng lượng mặt trờibề mặt ổ trục ba góc được thiết kế, phát triển và sản xuất chuyển đổi lực quay được tạo ra bằng cách siết chặt thành lực khóa thẳng đứng hướng xuống thông qua một bề mặt tiếp xúc độc đáo, giải quyết cơ bản vấn đề này và giúp việc lắp đặt trở nên chắc chắn hơn. Thiết kế bu lông chữ T có răng chống trượt Các bu lông có thể được kẹp trong các rãnh ray dẫn hướng để cố định, giúp có thể vận hành bằng một tay và tăng cường đáng kể sự thuận tiện khi lắp đặt.

Người ta cũng hỏi

Hỏi: Tại sao nó phải đến từ cùng một thương hiệu hoặc dòng sản phẩm tương thích với ray dẫn hướng và các bộ phận? Chúng có thể được sử dụng ngẫu nhiên không?

A: Không nên trộn chúng. Do sự không khớp về mặt cơ học, chiều rộng rãnh và dung sai hình dạng của các biên dạng (đường ray dẫn hướng) của các nhãn hiệu khác nhau là khác nhau. cáckẹp cuối bảng điều khiển năng lượng mặt trời

hoặc Bu lông chữ T có thể không được lắp hoặc khóa đúng cách, dẫn đến việc lắp đặt không ổn định.

Hỏi: Trong quá trình lắp đặt, các bu lông tiếp tục quay và không thể siết chặt được. Tôi nên làm gì?

Trả lời: Nguyên nhân có thể là do trình tự hoặc công cụ cài đặt không đúng. Trước tiên, hãy đảm bảo đầu bu lông được lắp chính xác vào rãnh ray dẫn hướng. Thứ hai, phải sử dụng cờ lê lực và việc siết chặt phải được thực hiện theo giá trị mômen xoắn được chỉ định trong hướng dẫn sử dụng sản phẩm (thường trong phạm vi từ 16 đến 20 Newton-mét). Đầu tiên, ban đầu siết chặt bằng tay, sau đó siết chặt bằng cờ lê lực.

Hỏi: Các yêu cầu đặc biệt đối với việc lựa chọn nguyên liệu cho sản phẩm ở vùng có tuyết và lạnh là gì?

Trả lời: Nên sử dụng hợp kim nhôm làm vật liệu chính. Bề mặt được xử lý bằng quá trình oxy hóa anodize để tạo lớp bảo vệ tốt và chống ăn mòn.
