Làm thế nào để lắp đặt hệ thống lắp đặt năng lượng mặt trời dằn đông-tây?

[Chuẩn bị trước khi cài đặt]

Dưới đây là danh sách các mục bạn cần chuẩn bị trước khi cài đặt:

Công cụ:

Tua vít: Dùng để siết chặt các ốc vít.

Thước dây: Dùng để đảm bảo giá đỡ ở đúng vị trí.

Cấp độ: Được sử dụng để xác nhận giá đỡ được lắp đặt theo chiều ngang.

Hệ thống dằn mặt trời của chúng tôi bao gồm các phụ kiện sau:

Hỗ trợ chân máy được lắp ráp sẵn, Mối nối đường ray và đường ray,Kẹp giữaVà Kẹp cuối, Kẹp đường ray, Kẹp nối đất vàVấu nối đất、Khay dằn 、M8*60 Bu lông lục giác và Đai ốc mặt bích M8. Cần lưu ý rằng bạn cần phải tự cung cấp các khối xi măng.

Hỗ trợ chân máy được lắp ráp sẵn

Mối nối đường sắt và đường sắt

Kẹp giữa và kẹp cuối

Kẹp đường sắt

Kẹp nối đất và vấu nối đất

Khay dằn

[Bước 1]

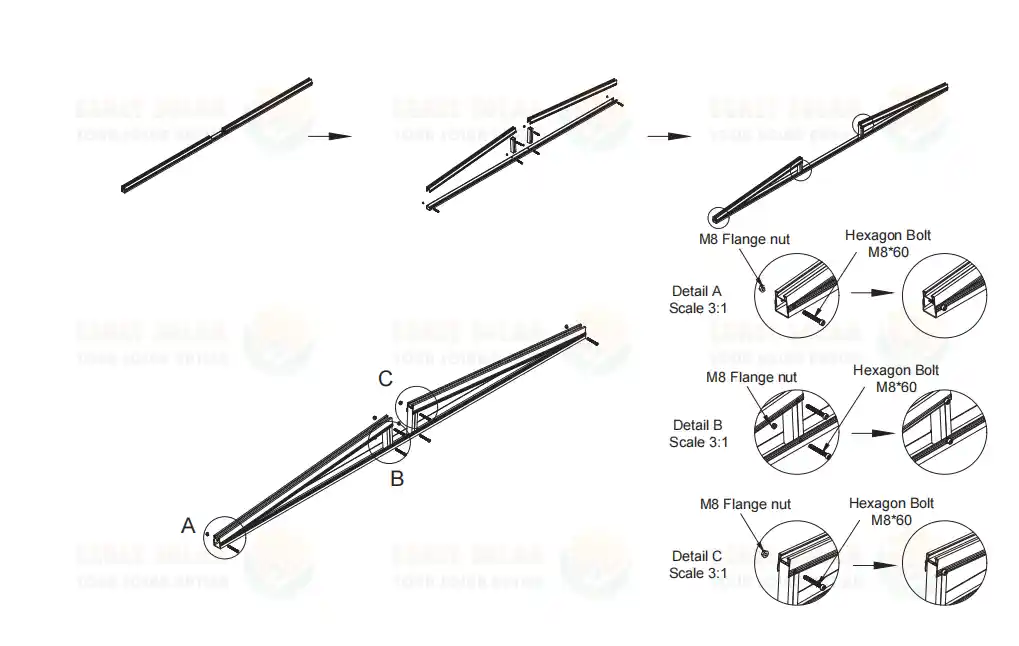

Mở giá đỡ được lắp ráp sẵn và lắp bu lông lục giác M8*60 và đai ốc mặt bích M8 tại các điểm A, B và C được đánh dấu trong sơ đồ bên dưới để cố định giá đỡ ba chân.

[Bước 2]

Theo bản vẽ, các giá đỡ ba chân được lắp ráp sẵn trong Hệ thống lắp mái bằng năng lượng mặt trời được bố trí cách nhau 2500 mm.

[Bước 3]

Lần lượt đặt khay dằn vào giá đỡ ba chân đã lắp ráp sẵn, khoảng cách giữa hai khay dằn khoảng 1275mm như hình vẽ.

[Bước 4]

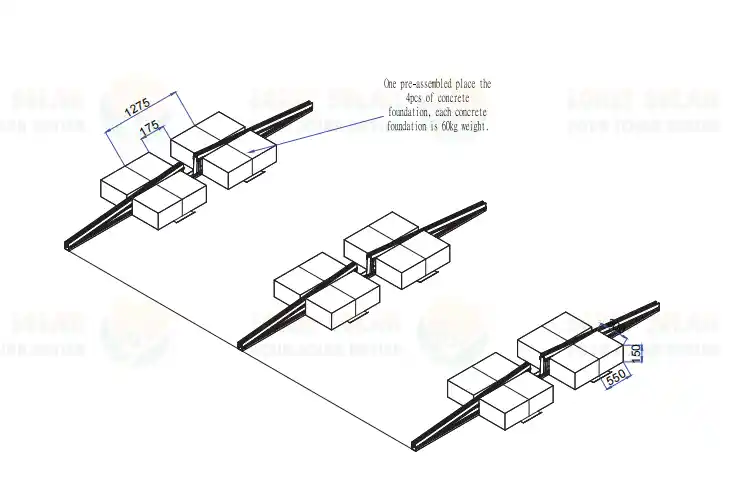

Đặt khối bê tông lên khay dằn. Cần lưu ý rằng một giá đỡ ba chân được lắp ráp sẵn cần được đỡ bởi bốn khối bê tông và mỗi khối bê tông phải nặng ít nhất 60 kg. Kích thước và vị trí của các khối xi măng trong Hệ thống lắp đặt năng lượng mặt trời dằn trên mái bằng bê tông được thể hiện trong hình sau.

[Bước 5]

Sau đây là hình ảnh nhìn từ trên xuống của giá đỡ ba chân, khay dằn và khối bê tông được lắp ráp sẵn sau khi hoàn tất các bước lắp đặt ở trên.

[Bước 6]

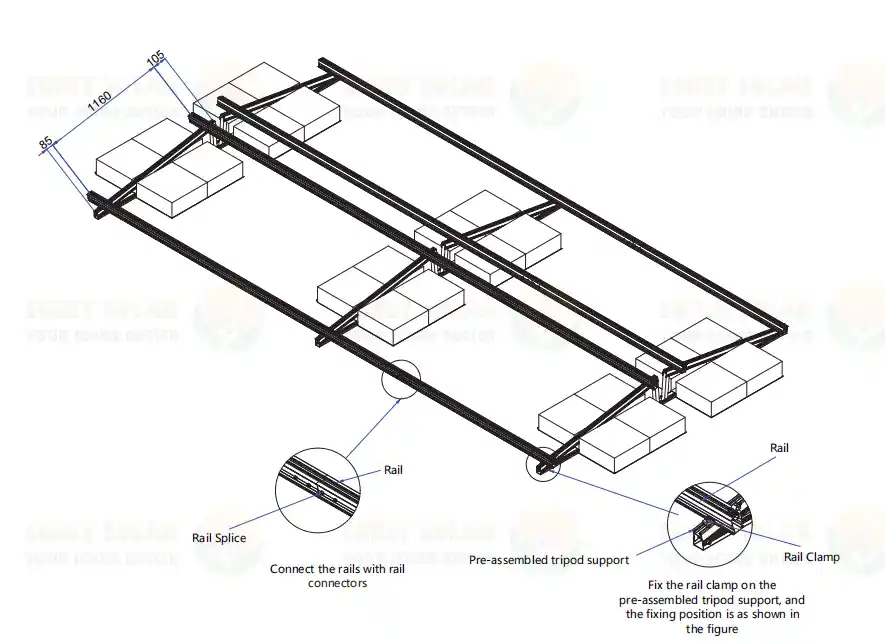

Kết nối các thanh ray bằng cách sử dụng mối nối ray và cố định các kẹp ray vào giá đỡ ba chân được lắp ráp sẵn, như minh họa trong hình.

[Bước 7]

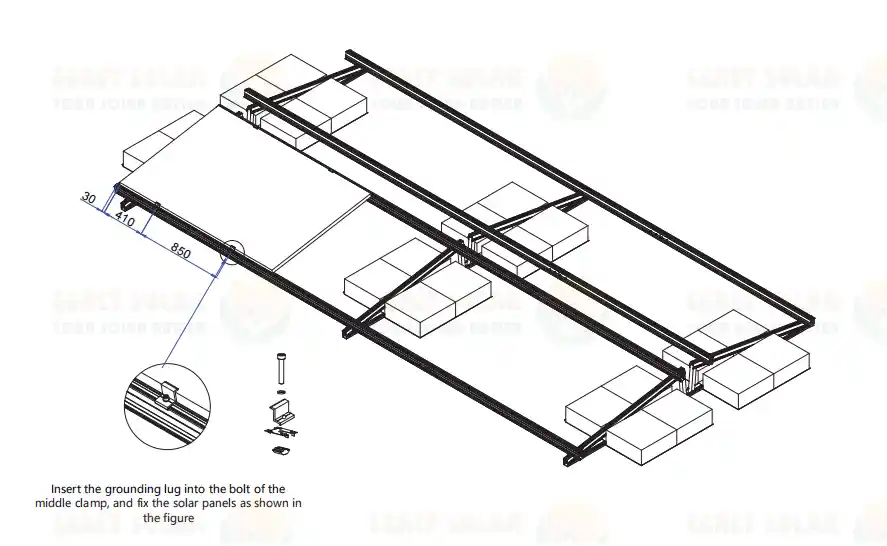

Đặt tấm pin mặt trời lên thanh ray và lắp kẹp nối đất vào bu lông của kẹp giữa, như trong hình.

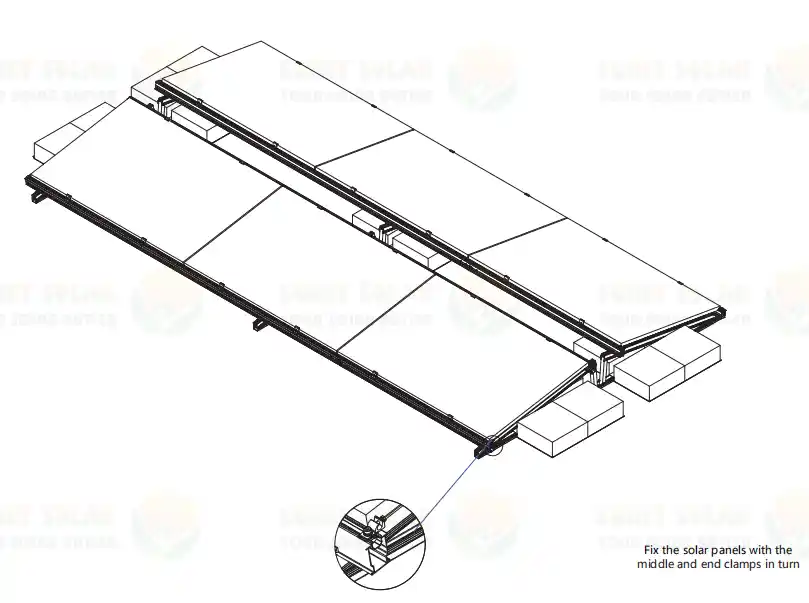

[Bước 8]

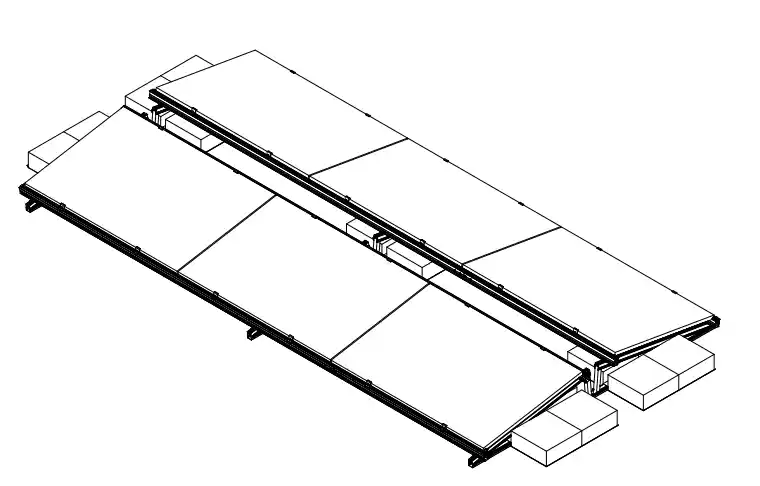

Đặt các tấm pin mặt trời theo thứ tự, sau đó lắp kẹp giữa và kẹp cuối để cố định chúng như minh họa trong hình. Điều này hoàn thành việc lắp đặt toàn bộ Hệ thống lắp đặt balat năng lượng mặt trời Đông-Tây.

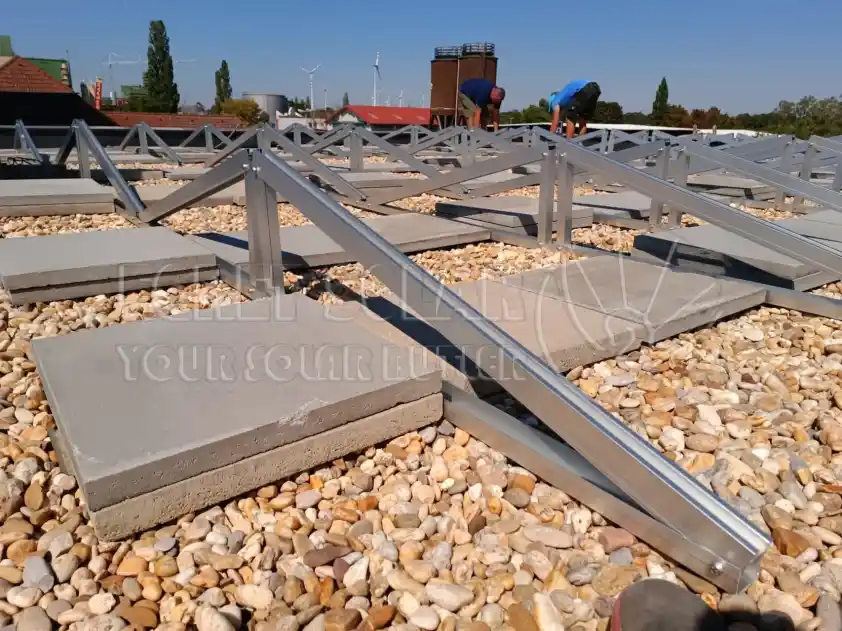

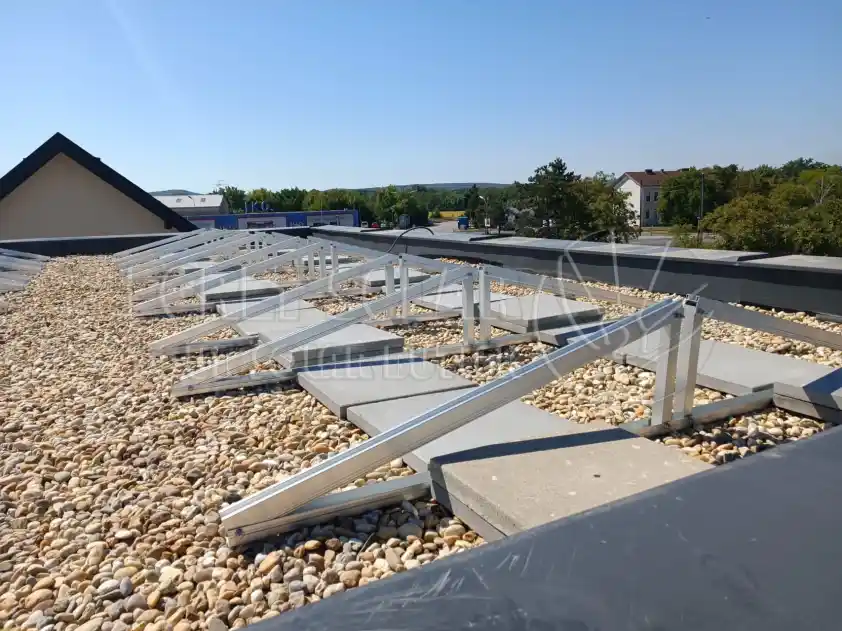

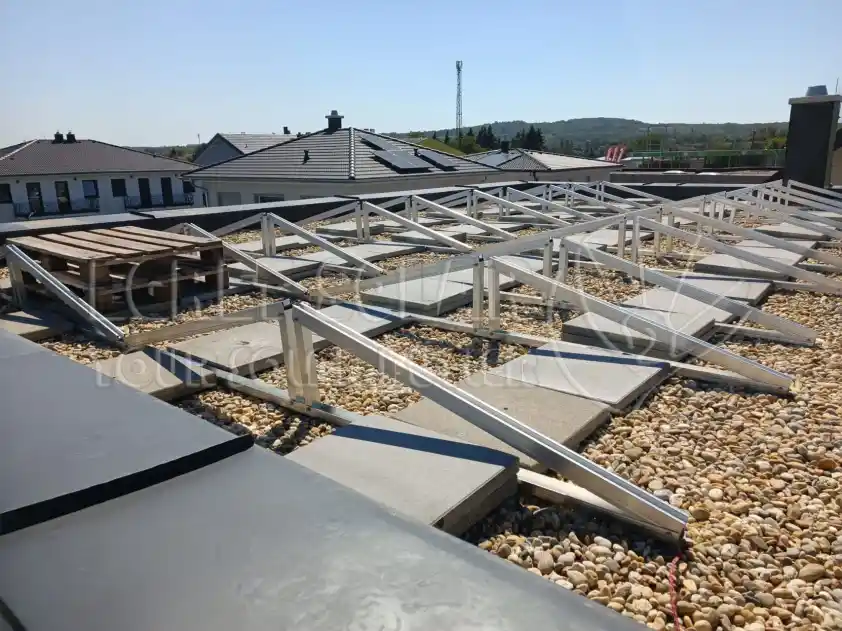

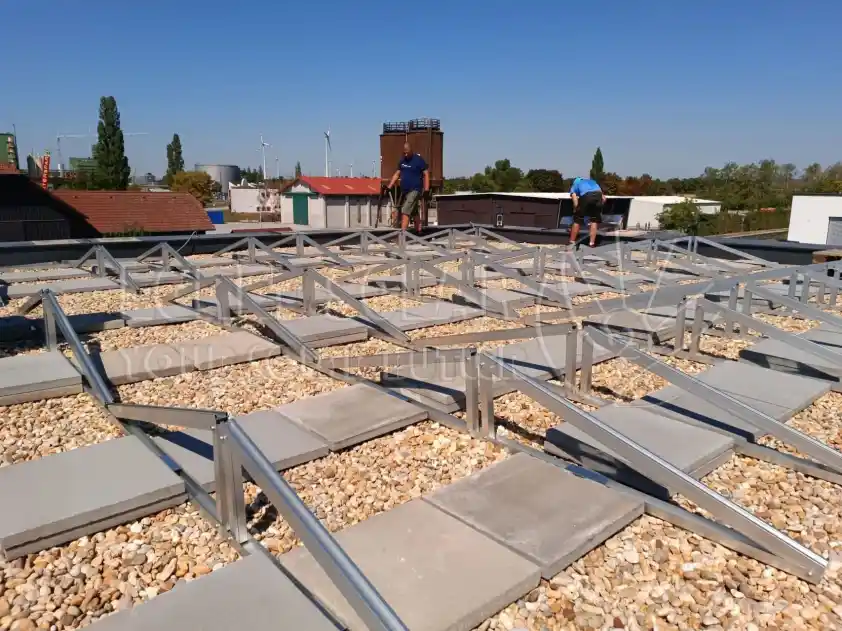

[Ví dụ cài đặt]
