Bộ lắp đặt mái ngói quang điện

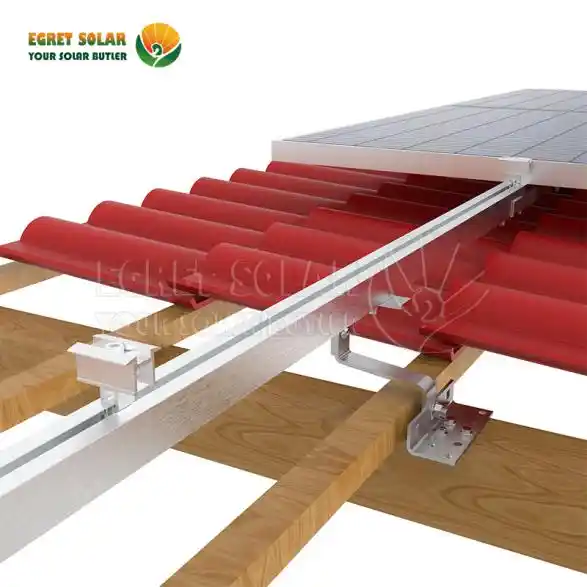

Bộ lắp đặt mái ngói quang điện là một hệ thống lắp quang điện hoàn chỉnh, được cung cấp bởi Công ty TNHH Công nghệ Năng lượng Mới Hạ Môn Egret để lắp đặt các tấm pin mặt trời một cách an toàn và ổn định trên mái ngói gốm (gạch đất sét). Hệ kết cấu này sử dụng móc mái, ray nhôm và thiết kế kẹp nhanh. Nó gắn vào xà gồ mái bằngmóc mái bằng thép không gỉ có thể điều chỉnh, sau đó đặt các tấm PV trên các thanh ray hợp kim nhôm, Cuối cùng, sử dụng kẹp ở giữa và cuối để cố định chắc chắn chúng. Toàn bộ hệ thống có cấu trúc đơn giản và các bộ phận được sắp xếp hợp lý, vừa dễ lắp đặt vừa mang lại sự ổn định về cấu trúc.

Đặc điểm kỹ thuật

Thành phần

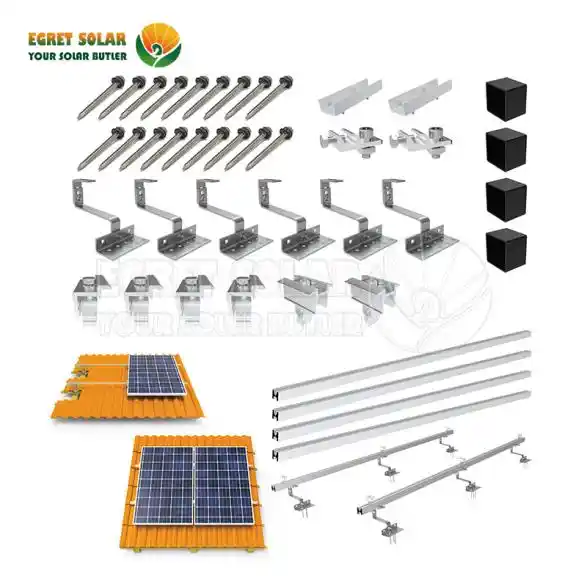

Bộ hệ thống lắp PV 2x của Egret Solar, được thiết kế để lắp đặt hai tấm pin mặt trời trên mái nhà, bao gồm các thành phần sau.

1. Bốn mảnhray nhôm năng lượng mặt trời 40x40mm. Được làm bằng hợp kim nhôm AL6005-T5 có độ bền cao với bề mặt được anod hóa, với độ dày màng oxit bề mặt 10 µm, nó mang lại khả năng chống ăn mòn tuyệt vời và đặc tính nhẹ. Các đường ray được cố định vào móc thông qua đai ốc để hỗ trợ các mô-đun quang điện. Thiết kế mặt cắt độc đáo cho phép các đai ốc tham gia từ bất kỳ vị trí nào trên đầu hoặc trên cùng của đường ray. Giúp việc lắp đặt trở nên linh hoạt và thuận tiện.

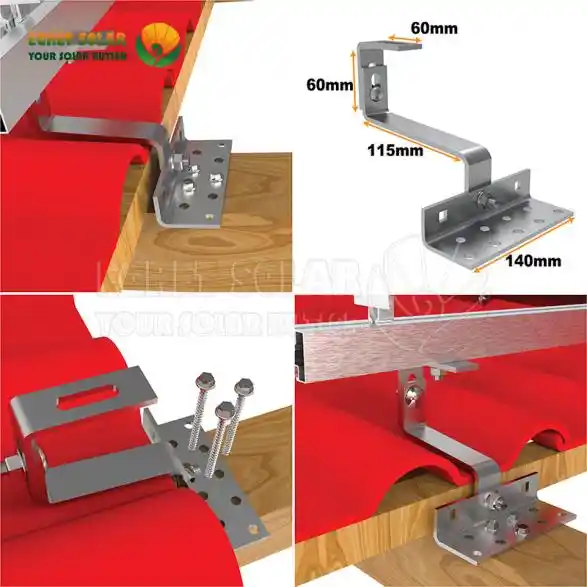

2. Móc mái có thể điều chỉnh sáu mảnh. Được làm bằng thép không gỉ SUS304, chúng có độ bền cao và khả năng chống ăn mòn. Các móc được cố định vào dầm mái bằng vít tự khai thác. Các móc điều chỉnh hỗ trợ cả điều chỉnh theo chiều ngang và chiều dọc, giúp linh hoạt thích ứng với các loại gạch khác nhau và độ không bằng phẳng của mái nhà.

3. 2 đầu nối đường ray. Các đầu nối đường ray được sử dụng rộng rãi để kết nối hai đường ray. Nó có thể kéo dài chiều dài của đường ray nhôm. Chấp nhận tùy chỉnh.

4. 4 chiếc kẹp cuối nhanh. Được lắp đặt ở rìa ngoài của mô-đun quang điện, nó phù hợp với các mô-đun quang điện có khung có độ dày 30-40 mm.

5,2 chiếc kẹp giữa nhanh. Được gắn giữa hai mô-đun quang điện, thiết kế nhỏ gọn giúp truyền tải hiệu quả và duy trì khoảng cách mô-đun đồng đều.

6.2 vấu nối đất. Nó được sử dụng cho các kết nối nối đất điện của hệ thống lắp đặt năng lượng mặt trời. Nó đảm bảo an toàn nối đất chống sét cho toàn bộ hệ thống quang điện.

7. bốn chiếc mũ cuối

Được lắp đặt ở cả hai đầu của thanh ray, các nắp cuối này có chức năng chống bụi, chống thấm nước và bảo vệ. Chúng ngăn các vật thể lạ xâm nhập vào thanh ray. Nhờ đó, kéo dài tuổi thọ của hệ thống.

Ứng dụng

Bộ cố định mái ngói dùng để lắp đặt và cố định hai tấm quang điện mặt trời trên hệ thống quang điện mái ngói dân dụng và các dự án quang điện mái ngói tòa nhà thương mại nhỏ.

Thuận lợi

1. Cài đặt dễ dàng và nhanh chóng

Bộ tấm pin mặt trời lắp trên mái ngói/đá phiến/dốc 2 chỉ bao gồm một số thành phần, chẳng hạn như móc mái, thanh ray năng lượng mặt trời và kẹp, v.v. Thiết kế mặt cắt ngang đường ray độc đáo cho phép kẹp được gắn từ mọi vị trí. Nó cải thiện đáng kể hiệu quả lắp đặt.

2. Bảo vệ mái nhà và ngăn ngừa hư hỏng ngói

Không cần khoan hay hàn trên gạch. Nó bảo vệ hiệu quả tính nguyên vẹn và khả năng chống thấm của ngói.

3. Chất liệu cao cấp, bền bỉ và lâu dài

Được làm bằng hợp kim nhôm AL6005-T5 & SUS304, nó có độ bền cao, chống ăn mòn, chống gỉ tuyệt vời. Tuổi thọ của toàn bộ hệ thống có thể lên tới 25 năm.

4. Điều chỉnh hai chiều, khả năng thích ứng cao

Các móc điều chỉnh có thể điều chỉnh cả theo chiều ngang và chiều dọc,

5. Bộ sản phẩm hoàn chỉnh, giải pháp một bước. Bộ sản phẩm này bao gồm tất cả các phụ kiện cần thiết để lắp đặt hai tấm pin mặt trời. Không cần mua thêm bất kỳ phụ kiện nào. Quá trình lắp đặt đã sẵn sàng ngay khi lấy ra khỏi hộp.

Câu hỏi thường gặp

Q1. Tôi có thể lấy mẫu miễn phí của Bộ 2 mô-đun mái ngói PV Bracket không?

A1. Có, tất nhiên. Thông thường, Egret Solar sẽ cung cấp mẫu miễn phí. Nhưng cước vận chuyển sẽ được thu.

Q2. Thời gian giao hàng cho các giá đỡ lắp đặt năng lượng mặt trời Egret, như bãi đỗ xe năng lượng mặt trời là bao lâu?

A2. 10-25 ngày sau khi nhận được tiền đặt cọc. Nó phụ thuộc vào số lượng đặt hàng.

Q3. Bạn có chứng nhận gì?

A3. Chúng tôi có chứng nhận CE, SGS & ISO.

Q4. cách đóng gói là gì?

A4. Thùng carton có pallet

Q5. Điều khoản thanh toán là gì?

A5. Thông thường bằng tiền gửi T/T30%, số dư T/T 70% trước khi giao hàng.
