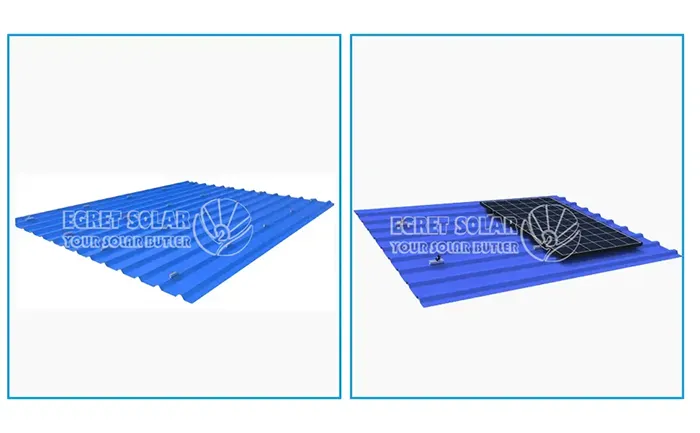

Bộ lắp đặt PV cho mái nhà hình thang

Xiamen Egret Solar PV Kot cho mái nhà hình thang được làm bằng vật liệu hợp kim nhôm chất lượng cao với bề mặt anod hóa, có khả năng chống gỉ và chống ăn mòn. Nó cung cấp sự gắn kết đáng tin cậy cho các tấm pin mặt trời của bạn và đảm bảo tuổi thọ dài, ngay cả trong điều kiện thời tiết khắc nghiệt. Cảm ơn thiết kế chu đáo và hướng dẫn rõ ràng, việc lắp đặt đường ray của chúng tôi rất nhanh chóng và dễ dàng. Bằng cách sử dụng giá treo năng lượng mặt trời hình thang hoàn chỉnh của chúng tôi, bạn sẽ không chỉ tiết kiệm thời gian cho các phụ kiện tìm nguồn cung ứng mà còn là tiền vì bạn không phải mua thêm phần

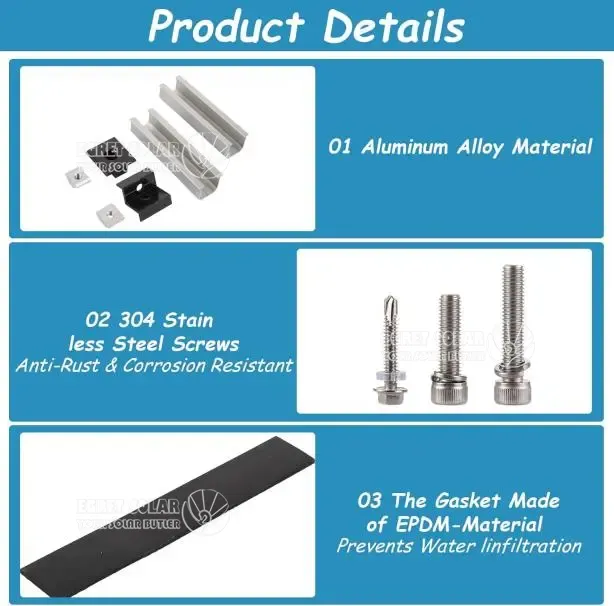

Chi tiết:

Hợp kim nhôm vật liệu chất lượng cao: Mount Mái kim loại mặt trời được làm bằng hợp kim nhôm (AL6005-T5), mạnh và bền, chống ăn mòn và phù hợp với mọi điều kiện thời tiết.

Gắn cho các mô -đun năng lượng mặt trời trên lắp mái bằng thiếc, phù hợp cho các tấm pin mặt trời.

Màu sắc sản phẩm: Đen+Bạc

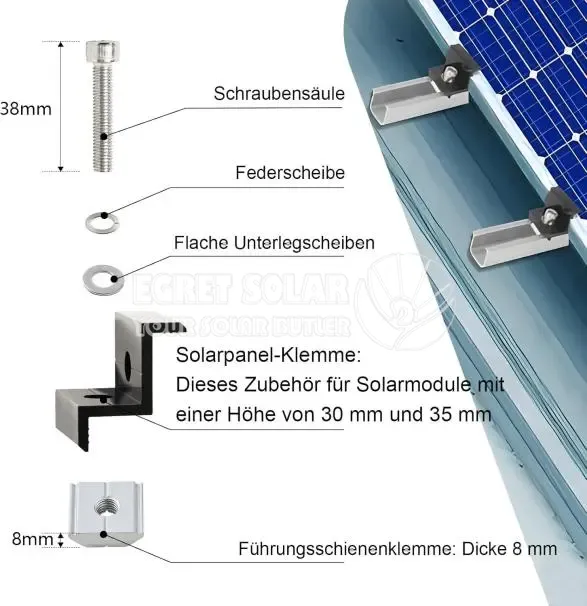

Kẹp giữa: 30 mm, 35 mm (thích hợp cho các tấm pin mặt trời).

Kẹp cuối: 30 mm, 35 mm (thích hợp cho các tấm pin mặt trời).

Lợi thế:

Bộ lắp PV cho mái hình hình thang làm từ hợp kim nhôm chất lượng cao (AL6005-T5), bề mặt anod hóa cho các cạnh mịn, ổn định và chống ăn mòn với tia UV, nóng, lạnh và ẩm.

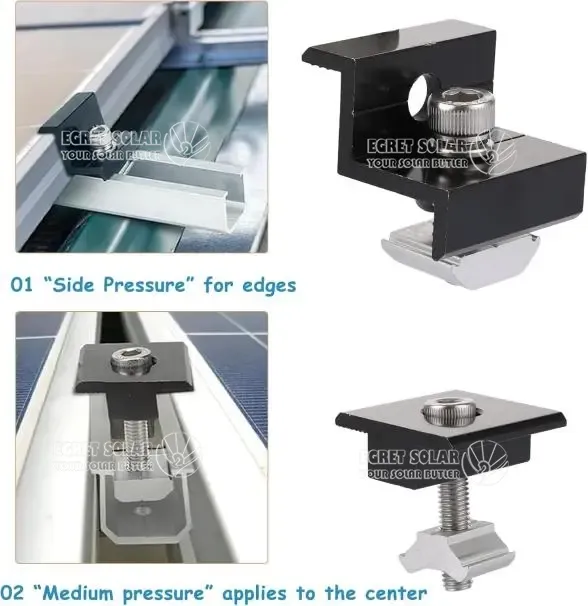

Giá treo năng lượng mặt trời cho mái thiếc cho kẹp mô -đun năng lượng mặt trời được sử dụng để gắn các mô -đun vào đường ray và để tạo kết nối vững chắc giữa các mô -đun. Thích hợp cho chiều cao mô-đun là 30-35mm, bạn có thể điều chỉnh cài đặt theo nhu cầu của bạn để đảm bảo tính ổn định và hiệu suất.

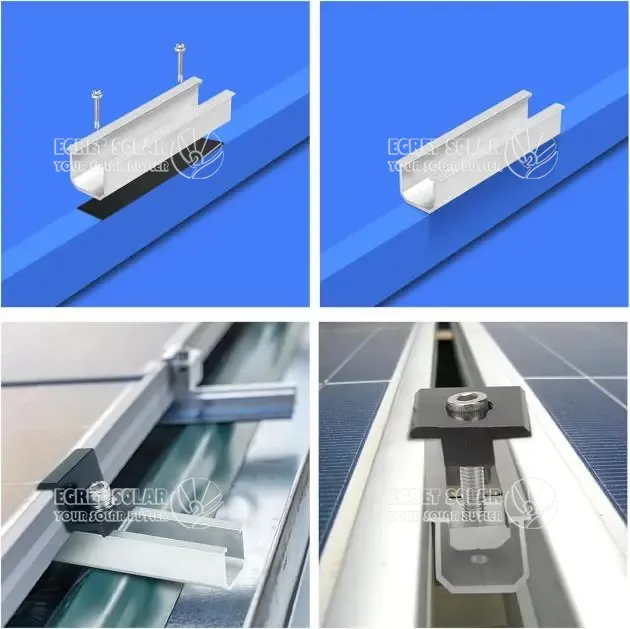

Khung năng lượng mặt trời, xây dựng mô -đun để lắp đặt dễ dàng và thuận tiện, không cần các phụ kiện phức tạp, lắp tường khung mô -đun PV, chỉ ốc vít và đai ốc cần thiết để gắn an toàn và kết nối các tấm pin mặt trời với đường ray.

Giá treo năng lượng mặt trời cho mái hình hình thang được trang bị kẹp có thể điều chỉnh được cải thiện, phù hợp cho các tấm pin mặt trời có độ dày từ 30 đến 35 mm. Bạn có thể gắn bảng điều khiển năng lượng mặt trời bằng cách điều chỉnh kẹp để đạt được hiệu ứng cài đặt tốt nhất.

Núi PV phù hợp cho một loạt các ứng dụng, bao gồm các đoàn lữ hành, nhà ở, thuyền và ban công. Nó có thể được lắp đặt trên các loại mái khác nhau như gạch, nhựa đường hoặc mái bằng. Với giá treo này, bạn có thể gắn các tấm pin mặt trời ở bất cứ nơi nào bạn muốn sử dụng năng lượng mặt trời.

Câu hỏi thường gặp

1. Những loại giá đỡ PV phù hợp cho mái thiếc?

Kẹp không xâm nhập:

Lý tưởng cho đường may đứng hoặc mái nhà thiếc. Những cái kẹp này lên các đường nối/sườn được nâng lên mà không cần khoan, bảo quản chống thấm.

Gắn kết thâm nhập:

Đối với mái nhà mà không có đường nối nâng. Sử dụng ốc vít tự khoan với vòng đệm EPDM và chất trám chống thấm nước (ví dụ: băng butyl) tại các điểm thâm nhập.

Hệ thống không có đường sắt:

Gắn trực tiếp các bảng vào dấu ngoặc, giảm chi phí vật liệu. Thích hợp cho các khu vực gió thấp (<45 m/s).

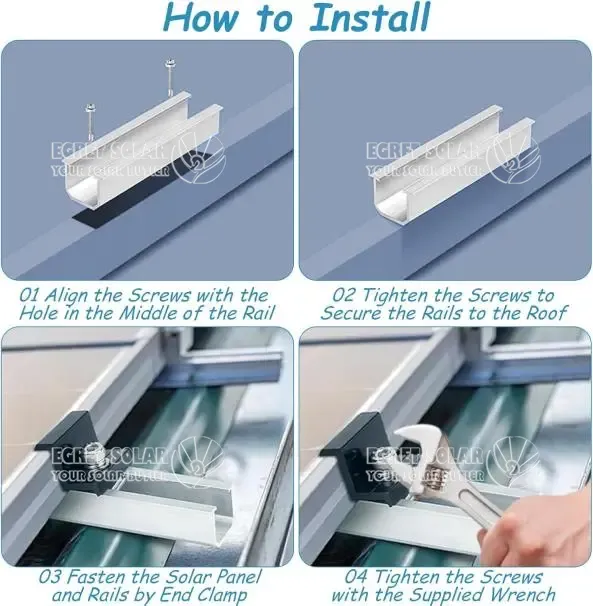

2. Các giá đỡ được lắp đặt trên mái nhà thiếc như thế nào?

Các bước chính:

Đánh giá mái nhà: Xác minh công suất cấu trúc (tải trọng tuyết ≥1,4 kN/m², ≥216 km/h điện trở gió) và kiểm tra ăn mòn/thiệt hại.

CLAMP/RAIL SAIDMENT:

Căn chỉnh đường ray song song với các nếp gấp.

Khoảng cách kẹp: 600 Hàng900 mm cho các bảng tiêu chuẩn; Giảm xuống 500 mm trong các vùng gió cao.

Niêm phong: Áp dụng chất trám dưới đáy kẹp và xung quanh ốc vít để ngăn nước xâm nhập.

Kiểm soát mô-men xoắn: Siết chặt các bu lông đến mức tối đa 25 ft-lb, các biến dạng thắt chặt các tấm thiếc.

3. Vật liệu nào đảm bảo tuổi thọ?

Hợp kim nhôm (6065-T5): Nhẹ, chống ăn mòn; anod hóa để bảo vệ tia cực tím.

Thép không gỉ (SUS304): Cần thiết cho các khu vực ven biển/cao. Tránh trộn với thép mạ kẽm để ngăn chặn sự ăn mòn điện phân.

Xử lý bề mặt: Anodizing hoặc lớp phủ bột kéo dài tuổi thọ lên hơn 25 năm.

4. Những giá đỡ gió/tuyết nào có thể chịu được?

Điện trở gió: Bộ lắp đặt PV cho mái hình thang có thể đạt tới 216 km/h (60 m/s) khi khoảng cách theo dõi là ≤1,2 m ..

Tải trọng tuyết: Được chứng nhận cho 1.4 Ném1,6 kN/m2 (30 Ném40 PSF). Đối với tuyết nặng hơn, hãy giảm khoảng cách đường sắt hoặc thêm các hỗ trợ giữa nhịp.

Tiêu chuẩn kỹ thuật: Tuân thủ AS/NZS 1170, DIN 1055 và thử nghiệm đường hầm gió Tüv.

5. Góc mái ảnh hưởng đến sự lựa chọn khung như thế nào?

Mái nhà thấp (0 ° mật10 °): Sử dụng giá đỡ nghiêng (bộ dụng cụ 5 ° mật10 °) để tối ưu hóa góc bảng.

Mái dốc (lên đến 60 °): Giá đỡ tam giác có thể điều chỉnh cho phép nghiêng 10 °6060 °.

Cân nhắc về gió: Tilts cao hơn làm tăng sức mạnh nâng gió với các kẹp thêm.

6. Bảo trì nào được yêu cầu?

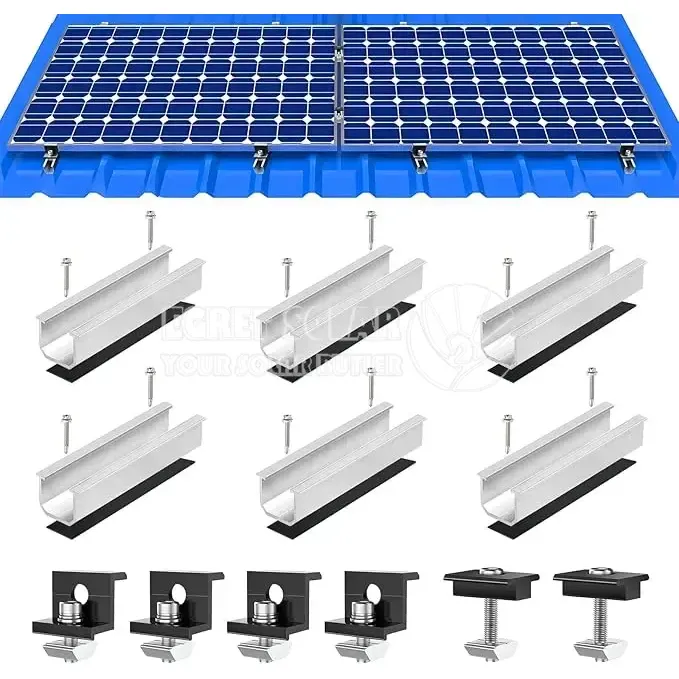

Kiểm tra hàng năm: Sau khi lắp đặt giá treo bảng điều khiển năng lượng mặt trời cho 2 tấm pin mặt trời được hoàn thành, độ kín của các bu lông cần được kiểm tra mỗi năm. Nếu có bất kỳ sự lỏng lẻo, nó nên được củng cố và thắt chặt theo thời gian.

Làm sạch: Loại bỏ các mảnh vụn từ các kênh kẹp để ngăn nước.

Sửa chữa lớp phủ: Touch Up Up đã bị trầy xước/sơn trong vòng 48 giờ để tránh rỉ sét.

7. Chứng nhận và bảo hành?

CERTS bắt buộc: Tüv, CE, SGS và ISO 9001 đảm bảo tuân thủ cấu trúc.

Bảo hành: 125 năm về phần cứng; Đảm bảo hiệu suất 25 năm có sẵn.
